Nowoczesne domy wymagają precyzyjnego monitorowania zużycia energii elektrycznej, szczególnie przy rosnącej liczbie urządzeń elektrycznych i systemów odnawialnych źródeł energii. Podłączenie licznika trójfazowego stanowi fundament profesjonalnej instalacji elektrycznej, umożliwiając efektywne zarządzanie mocą i optymalizację kosztów energii. Ten kompletny przewodnik przeprowadzi Cię przez każdy etap instalacji, od podstawowych pojęć po zaawansowane procedury montażowe.
Podstawy podłączenia licznika trójfazowego
Licznik trójfazowy mierzy zużycie energii w trzech fazach (L1, L2, L3) plus przewód neutralny (N), co pozwala na precyzyjny pomiar zużycia energii elektrycznej w instalacjach o większej mocy. W przeciwieństwie do licznika jednofazowego, urządzenie to obsługuje instalacje trójfazowe, gdzie każda z trzech faz przesunięta jest względem pozostałych o 120°, zapewniając równomierne rozłożenie obciążenia.
Podłączenie wymaga odpowiedniego przygotowania rozdzielnicy i zabezpieczeń, przy czym kluczowe znaczenie ma zachowanie poprawnej kolejności faz. Instalacja musi być wykonana zgodnie z normami PN-HD 384 i przepisami PIP, co gwarantuje bezpieczeństwo użytkowania i zgodność z wymogami prawnymi.
Rodzaje liczników trójfazowych
Liczniki bezpośrednie (do 63A) stanowią najpopularniejsze rozwiązanie w instalacjach domowych, gdzie licznik prądu przepuszcza przez siebie pełny prąd obciążenia. Ten typ licznika energii elektrycznej sprawdza się idealnie w domach jednorodzinnych i małych obiektach komercyjnych.
Liczniki przekładnikowe (powyżej 63A) wymagają przekładników prądowych CT i stosuje się je w instalacjach przemysłowych o dużym poborze energii. Liczniki elektroniczne z komunikacją RS-485/Modbus RTU umożliwiają zdalne monitorowanie i integrację z systemami automatyki budynkowej.
|
Producent |
Model |
Typ |
Cena 2024 |
Zastosowanie |
|---|---|---|---|---|
|
F&F |
LE-03MW |
Bezpośredni |
350-450 zł |
Domy jednorodzinne |
|
LUMEL |
N43 |
Przekładnikowy |
800-1200 zł |
Obiekty przemysłowe |
|
ABB |
B23 |
Elektroniczny |
600-900 zł |
Instalacje smart home |
Przygotowanie do instalacji licznika trójfazowego
Lista wymaganych narzędzi obejmuje śrubokręt izolowany, miernik napięcia, ściągacz izolacji oraz kluczyk dynamometryczny do kontroli momentu dokręcania. Niezbędne narzędzia to również szczypce izolowane, taśma izolacyjna i rurki termokurczliwe do zabezpieczenia połączeń.
Sprawdzenie parametrów instalacji wymaga weryfikacji napięcia 400V i częstotliwości 50Hz w sieci zasilającej. Przygotowanie miejsca montażu na szynie DIN 35mm w rozdzielnicy musi uwzględniać odpowiednie odstępy i wentylację urządzenia pomiarowego.
Kontrola zgodności licznika z mocą przyłączeniową (np. 15kW dla domu jednorodzinnego) stanowi kluczowy element przygotowań. Należy pamiętać o odpowiednich zabezpieczeniach i właściwych przekrojach przewodów fazowych.
Wymagania prawne i uprawnienia
Zgodnie z rozporządzeniem z 2019 roku wymiana głównego licznika energii wymaga zgłoszenia operatorowi systemu dystrybucyjnego (OSD). Podliczniki można montować bez dodatkowych pozwoleń, co ułatwia monitoring zużycia energii w poszczególnych obwodach.
Instalację powinna wykonywać osoba z uprawnieniami SEP do 1kV, zapewniając zgodność z wymogami bezpieczeństwa. Procedura legalizacji i plombowania licznika energii elektrycznej wymaga współpracy z autoryzowanym serwisem lub przedstawicielem OSD.
Schemat podłączenia i oznaczenia przewodów

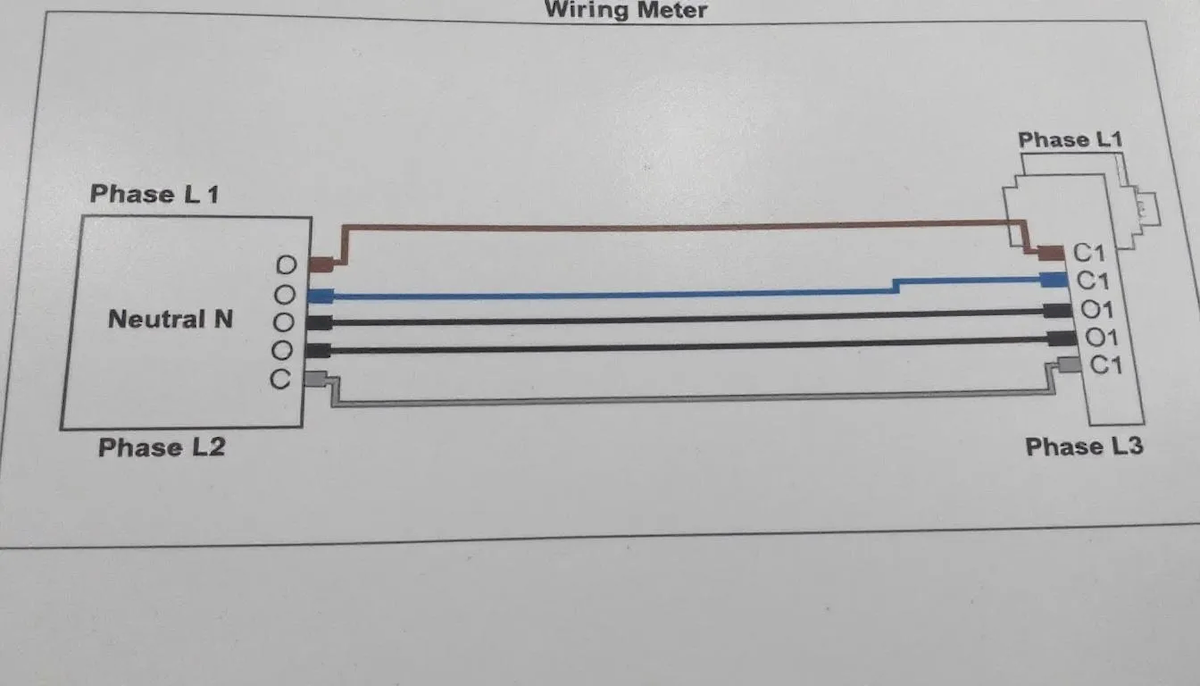

Schemat graficzny połączeń L1-L2-L3-N określa kolory przewodów: brązowy, czarny, szary dla faz oraz niebieski dla przewodu neutralnego. Oznaczenia zacisków na liczniku obejmują zaciski 1-2-3-4 (wejście) oraz 5-6-7-8 (wyjście), co umożliwia właściwe podłączenie przewodów w systemie elektrycznym.
Podłączenie przewodu ochronnego PE (zielono-żółty) do szyny uziemiającej stanowi obowiązkowy element instalacji trójfazowej. Przykład rzeczywistego schematu dla licznika LE-03MW przedstawia dokładne oznaczenia każdego połączenia z uwzględnieniem kierunków przepływu energii.
Kolejność podłączania przewodów
Krok 1 wymaga odłączenia napięcia wyłącznikiem głównym - bezwzględnie wyłączaj główne zasilanie przed rozpoczęciem jakichkolwiek prac przy instalacji elektrycznej. Ten środek ostrożności chroni przed porażeniem prądem i uszkodzeniem sprzętu.

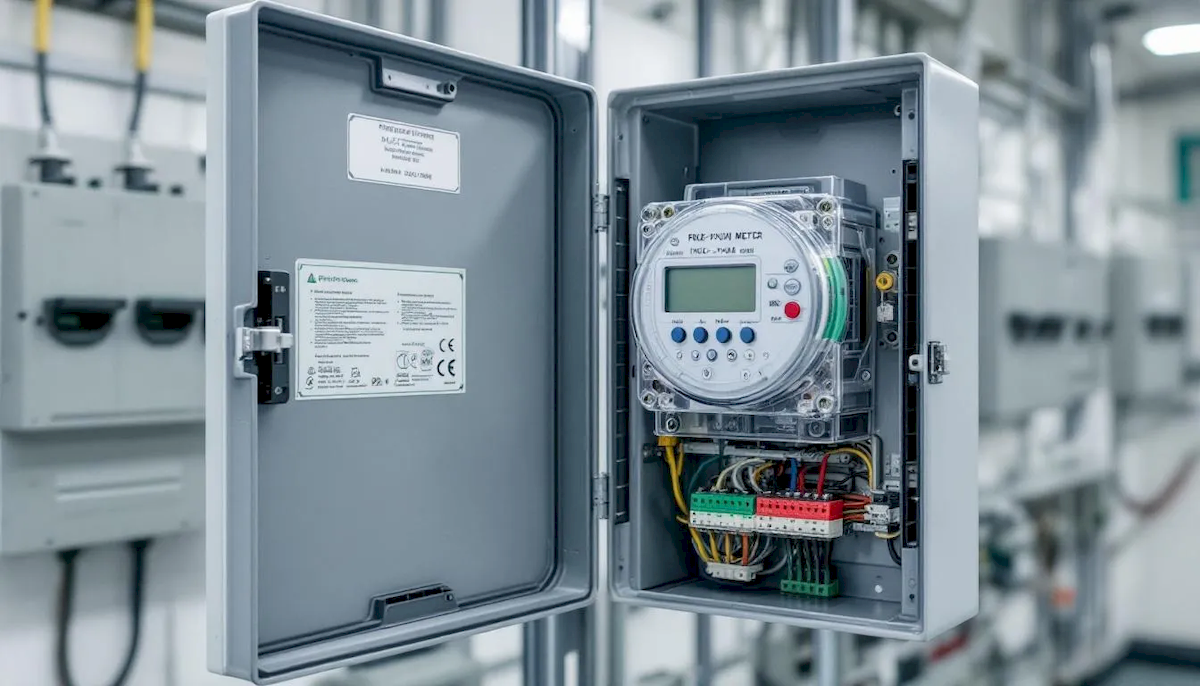

Krok 2 obejmuje montaż licznika trójfazowego na szynie DIN w rozdzielnicy, zapewniając stabilne zamocowanie i odpowiednie odstępy wentylacyjne. Krok 3 to podłączenie przewodów wejściowych L1-L2-L3-N do zacisków 1-2-3-4, zachowując poprawną kolejność faz.
Krok 4 obejmuje podłączenie przewodów wyjściowych do odbiorników przez zaciski 5-6-7-8, co umożliwia dalszą dystrybucję energii w instalacji. Każde podłączenie przewodów wymaga sprawdzenia poprawności według schematu instalacji.
Instalacja licznika bezpośredniego (do 63A)
Instrukcja dla najpopularniejszego typu instalacji domowej rozpoczyna się od przygotowania licznika energii i sprawdzenia zgodności parametrów. Dokręcanie zacisków momentem 2,5 Nm zapewnia niezawodne połączenia - sprawdzenie kluczem dynamometrycznym gwarantuje odpowiednie docisk bez ryzyka uszkodzenia.

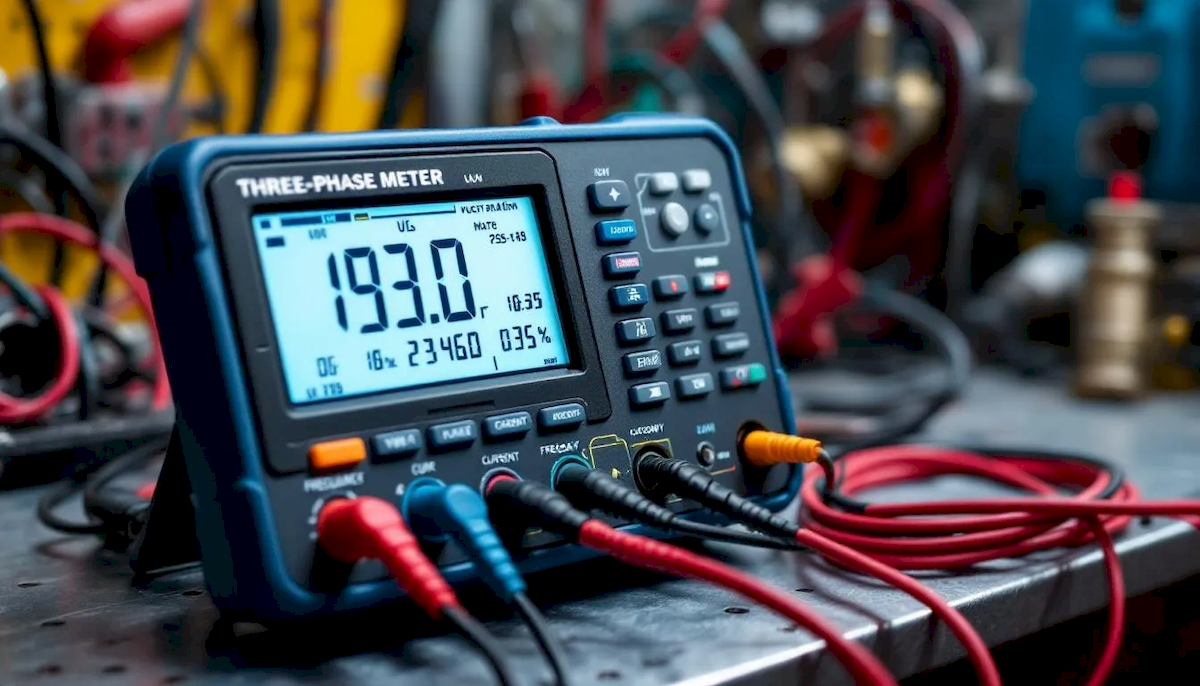

Sprawdzenie poprawności połączeń multimetrem przed uruchomieniem pozwala wykryć ewentualne błędy w podłączeniu licznika. Test działania obejmuje kontrolę wskazań wyświetlacza i diody LED, potwierdzając prawidłowe działanie urządzenia.
Prawidłowe podłączenie wymaga również weryfikacji symetrii obciążenia między poszczególnymi fazami. Różnice w obciążeniu trzech faz nie powinny przekraczać 20% dla optymalnej pracy systemu elektrycznego.
Instalacja licznika przekładnikowego
Montaż przekładników prądowych o przekładni np. 100/5A na przewodach fazowych wymaga szczególnej ostrożności i znajomości zasad pracy z urządzeniami pomiarowymi wysokich prądów. Podłączenie zacisków wtórnych CT do licznika przez zaciski S1-S2 każdego przekładnika musi zachowywać właściwą biegunowość.
Obowiązkowe zwieranie nieużywanych przekładników stanowi kluczowy element bezpieczeństwa - otwarty obwód wtórny przekładnika może generować niebezpieczne napięcia. Konfiguracja licznika wymaga ustawienia współczynnika przekładni w menu urządzenia, dostosowując pomiar zużycia energii do rzeczywistych wartości.
Instalacja przekładników prądowych wymaga przestrzegania norm dotyczących przekrojów przewodów i zabezpieczeń wtórnych obwodów pomiarowych.
Najczęstsze błędy przy podłączaniu
Pomylenie kolejności faz prowadzi do błędnych pomiarów mocy biernej i może wpływać na nieprawidłowe działanie urządzeń trójfazowych. Luźne połączenia zacisków stanowią poważne zagrożenie - ryzyko przegrzania i pożaru wymaga regularnej kontroli wszystkich połączeń.
Błędne podłączenie przekładników prądowych, szczególnie odwrócona biegunowość S1-S2, skutkuje nieprawidłowymi odczytami energii elektrycznej. Brak kontroli symetrii obciążenia faz po uruchomieniu instalacji może prowadzić do przeciążeń i awarii.
Najczęstsze błędy obejmują również nieprawidłowe oznaczenia przewodów, użycie zbyt małych przekrojów kabli oraz pomijanie przewodu ochronnego PE w połączeniach.
Jak unikać problemów
Użycie fazomierza do sprawdzenia kolejności faz przed podłączeniem licznika elektrycznego eliminuje ryzyko błędnego podłączenia. Kontrola wszystkich połączeń przed pierwszym uruchomieniem powinna obejmować sprawdzenie ciągłości obwodów i izolacji.
Prowadzenie dokumentacji połączeń z oznaczeniem przewodów ułatwia przyszłe prace serwisowe i modyfikacje instalacji. Regularne kontrole techniczne co 12 miesięcy zgodnie z normą zapewniają bezpieczeństwo i niezawodność pomiaru.
Należy postępować zgodnie z instrukcjami producentów i wytycznymi norm branżowych, używając wyłącznie certyfikowanych narzędzi i materiałów instalacyjnych.
Uruchomienie i kontrola działania
Procedura pierwszego uruchomienia rozpoczyna się od włączenia napięcia i obserwacji wskazań licznika energii elektrycznej. Sprawdzenie symetrii obciążenia wymaga pomiaru prądów w trzech fazach - różnica nie powinna przekraczać 20% wartości nominalnej.
Test dokładności pomiaru przez porównanie z licznikiem wzorcowym potwierdza prawidłowe działanie urządzenia. Konfiguracja parametrów komunikacji, jeśli wymagana, obejmuje ustawienie adresu Modbus i prędkości transmisji danych.
Kontrola całej instalacji powinna uwzględnić sprawdzenie działania zabezpieczeń nadprądowych i różnicowo-prądowych w całym systemie elektrycznym.
Konserwacja i rozwiązywanie problemów
Harmonogram kontroli obejmuje sprawdzenie zacisków co 6 miesięcy oraz kalibrację licznika co rok, zapewniając długotrwałą niezawodność pomiaru zużycia energii. Typowe usterki i ich objawy to migotanie wyświetlacza, błędne odczyty oraz brak komunikacji z systemami nadrzędnymi.
Kiedy konieczna jest wymiana licznika? Przekroczenie błędu pomiarowego ±2% lub uszkodzenia mechaniczne wymagają interwencji serwisowej. Kontakt z serwisem technicznym producenta w przypadku awarii gwarancyjnej umożliwia szybką naprawę lub wymianę urządzenia.
Kiedy wezwać elektryka
Brak doświadczenia w pracy z instalacjami trójfazowymi wymaga skorzystania z usług wykwalifikowanego elektryka z odpowiednimi uprawnieniami. Instalacja w obiektach przemysłowych o mocy powyżej 40kW oraz podłączenie do rozbudowanego systemu automatyki budynkowej przekraczają zakres prac, które można wykonać samodzielnie.
Integracja z instalacją fotowoltaiczną lub pompą ciepła wymaga specjalistycznej wiedzy dotyczącej współpracy różnych systemów energetycznych. W przypadku złożonych instalacji elektrycznych bezpieczeństwo użytkowania powinno być priorytetem.
Nowoczesne instalacje elektryczne w domu
Planowanie instalacji trójfazowej już na etapie projektowania domu pozwala na optymalne rozłożenie obciążeń i przygotowanie infrastruktury pod przyszłe rozbudowy. Integracja z systemami smart home i monitoringiem energii umożliwia zaawansowane zarządzanie zużyciem energii elektrycznej.
Przygotowanie pod przyszłą instalację fotowoltaiki i ładowarek EV wymaga odpowiedniego doboru mocy przyłączeniowej i przekrojów przewodów. Nowoczesne liczniki z funkcjami komunikacyjnymi pozwalają na dwukierunkowy pomiar energii, co jest kluczowe dla prosumentów energii.
Systemy monitoringu energii w czasie rzeczywistym, integrowane z licznikami trójfazowymi, umożliwiają optymalizację zużycia i identyfikację urządzeń o największym poborze mocy. Automatyczne systemy zarządzania obciążeniem mogą znacząco obniżyć rachunki za energię elektryczną.
Zalety kompleksowego projektu elektrycznego wykonanego przez profesjonalistów obejmują nie tylko zgodność z normami, ale również optymalizację kosztów eksploatacji i przygotowanie na przyszłe potrzeby energetyczne gospodarstwa domowego.
