Pomiary elektryczne w domu jednorodzinnym – co musi wiedzieć przyszły właściciel?

Pomiary elektryczne są kluczowe dla zapewnienia bezpieczeństwa domowników oraz spełnienia wymogów prawnych przy odbiorze budynku.

Budujesz dom i zastanawiasz się, czy wszystkie te protokoły i badania instalacji są naprawdę konieczne? Pomiary elektryczne to jeden z tych etapów inwestycji, który łatwo potraktować jak formalność. Tymczasem to właśnie wyniki tych badań decydują o tym, czy Twoja rodzina będzie bezpieczna, a odbiór budynku przebiegnie bez opóźnień.

W tym przewodniku wyjaśnię, na czym polegają pomiary instalacji elektrycznych w domu jednorodzinnym, kiedy są obowiązkowe, kto może je wykonywać i jak się do nich przygotować. Dowiesz się też, dlaczego dobrze zaprojektowana instalacja – taka jak w projektach uArchitekta – znacząco ułatwia przejście przez ten etap.

Na czym polegają pomiary elektryczne w budynku mieszkalnym?

Pomiary elektryczne w kontekście domu jednorodzinnego to zestaw czynności kontrolno-diagnostycznych, które mają potwierdzić, że instalacja została wykonana poprawnie i jest bezpieczna w użytkowaniu. Wykonuje się je przed odbiorem nowego budynku, po każdej większej modernizacji instalacji oraz okresowo – w budynkach mieszkalnych standardowo co 5 lat.

W praktyce elektryk z uprawnieniami sprawdza szereg parametrów, które mogą stanowić poważne zagrożenie dla domowników, jeśli odbiegają od normy.

Najważniejsze rodzaje pomiarów w domu jednorodzinnym:

• Ciągłość przewodów ochronnych PE i połączeń wyrównawczych
• Pomiar impedancji pętli zwarcia w obwodach jednofazowych i trójfazowych
• Pomiar rezystancji izolacji przewodów elektrycznych
• Sprawdzenie skuteczności ochrony przeciwporażeniowej
• Testy wyłączników różnicowoprądowych (RCD) – prąd i czas zadziałania
• Pomiar rezystancji uziemienia

W przypadku projektów domów uArchitekta zakres wymaganych pomiarów jest określony w dokumentacji projektowej – w opisie technicznym części elektrycznej znajdziesz informacje o podziale obwodów, zabezpieczeniach i wymaganiach dla sprawdzeń odbiorczych.

Podstawa prawna – kiedy pomiary elektryczne są obowiązkowe?

W Polsce obowiązek wykonywania przeglądów instalacji elektrycznych wynika wprost z przepisów Prawa budowlanego. Ustawa z 7 lipca 1994 r. nakłada na właścicieli i zarządców budynków obowiązek przeprowadzania okresowych kontroli stanu technicznego instalacji.

Kluczowe akty prawne i normy:

• Prawo budowlane (art. 62) – wymaga przeglądów instalacji elektrycznych i piorunochronnych co najmniej raz na 5 lat
• PN-HD 60364-6 – norma określająca zasady sprawdzeń odbiorczych i okresowych instalacji niskiego napięcia
• PN-EN 61557 – seria norm dotyczących metod pomiarowych i wymagań dla przyrządów
• Rozporządzenie w sprawie warunków technicznych – szczegóły dotyczące wykonania instalacji w budynkach mieszkalnych

Kiedy pomiary są wymagane prawem:

• Przy odbiorze nowego budynku – bez protokołu z pomiarów nadzór budowlany nie podpisze zgody na użytkowanie
• Po każdej istotnej modernizacji lub rozbudowie instalacji
• Co 5 lat w ramach przeglądów okresowych
• Po zdarzeniach mogących uszkodzić instalację (wyładowania atmosferyczne, zalanie)

Dla inwestora budującego dom w 2025 roku oznacza to jedno: bez aktualnych protokołów z pomiarów instalacji elektrycznej nie wprowadzisz się do nowego domu. Co więcej, brak dokumentacji zwiększa Twoją odpowiedzialność w razie wypadku – zgodnie z przepisami to właściciel odpowiada za stan techniczny instalacji.

Rodzaje pomiarów elektrycznych w domu jednorodzinnym

Podstawowe metody pomiarów elektrycznych dzielą się na bezpośrednie i pośrednie. Pomiary bezpośrednie są wykonywane za pomocą przyrządów, takich jak woltomierz, amperomierz i omomierz. Pomiary pośrednie polegają na obliczaniu wartości na podstawie innych wielkości i praw fizyki, takich jak prawo Ohma.

W typowym domu o powierzchni 120–160 m² z garażem wykonuje się standardowy zestaw badań zgodny z dokumentacją projektową. Zakres pomiarów zależy od stopnia skomplikowania instalacji – w nowoczesnych domach energooszczędnych lista jest zwykle dłuższa niż w tradycyjnych budynkach.

Podstawowe badania instalacji:

• Pomiar rezystancji izolacji – sprawdzenie stanu izolacji w obwodach gniazd, oświetlenia i urządzeń stałych (płyta indukcyjna, pompa ciepła, rekuperator). Wykonywanie pomiarów odbywa się przy napięciu probierczym 500 V DC.
• Pomiar impedancji pętli zwarcia – weryfikacja, czy w razie zwarcia zabezpieczenia zadziałają dostatecznie szybko. Dotyczy obwodów jednofazowych i trójfazowych.
• Sprawdzenie ciągłości przewodów PE – badanie połączeń ochronnych między rozdzielnią a gniazdami, oprawami, urządzeniami. Szczególnie istotne w łazience, kotłowni i garażu.
• Test wyłączników różnicowoprądowych – pomiar prądu i czasu zadziałania RCD. W nowoczesnych domach te zabezpieczenia chronią niemal wszystkie obwody.
• Pomiar rezystancji uziemienia – dla uziomu fundamentowego lub otokowego, niezbędne dla skuteczności całego systemu ochrony.
• Pomiary instalacji odgromowej – w przypadku domów o większej kubaturze lub położonych na wzniesieniu.

W nowych projektach domów energooszczędnych szczególną uwagę zwraca się na obwody dla pompy ciepła, wentylacji mechanicznej z rekuperacją i instalacji fotowoltaicznej. Te urządzenia elektryczne wymagają dedykowanych zabezpieczeń i osobnych pomiarów.

Bezpieczeństwo domowników – po co robić pomiary, jeśli „wszystko działa”?

Działające gniazdka i włączające się światło nie gwarantują, że instalacja jest bezpieczna. Pomiary elektryczne wykrywają ukryte usterki, które mogą przez lata nie dawać żadnych objawów – aż do momentu, gdy dojdzie do niebezpiecznych sytuacji.

Przegrzewające się przewody w ścianach

Gdy na jednym obwodzie pracuje piekarnik, płyta indukcyjna, czajnik i pralka. Bez pomiaru oporu elektrycznego i sprawdzenia przekroju przewodów trudno wykryć ten problem.

Nieskuteczne uziemienie w łazience lub kuchni

Ryzyko porażenia prądem elektrycznym przy uszkodzeniu urządzenia. Pomiar napięcia dotykowego i ciągłości PE ujawni tę usterkę.

Niewłaściwie dobrane zabezpieczenia

Wyłącznik nadprądowy o zbyt dużym prądzie znamionowym nie ochroni przewodów przed przegrzaniem.

Błędne podłączenie przewodu ochronnego

Zamiana PE z N w gniazdku to klasyczny błąd wykonawcy, niewidoczny gołym okiem.

Uszkodzona izolacja

Na przykład przewiercona podczas montażu mebli czy karniszy, co może prowadzić do zwarć lub porażeń.

Regularne pomiary pozwalają na korekty w instalacji jeszcze przed zamieszkaniem. W projektach uArchitekta zakładany jest podział na kilka obwodów gniazd i oświetlenia oraz osobne obwody dla urządzeń dużej mocy – pomiary weryfikują, czy wykonawca rzeczywiście zrealizował projekt zgodnie ze sztuką.

Kto może wykonywać pomiary elektryczne i jak wygląda protokół?

Samodzielne wykonywanie pomiarów elektrycznych przez inwestora jest niedopuszczalne – zarówno ze względów bezpieczeństwa, jak i formalnych. Protokół podpisany przez osobę bez uprawnień nie ma wartości prawnej i nie zostanie przyjęty przez nadzór budowlany.

Wymagane uprawnienia:

• Ważne świadectwo kwalifikacyjne SEP (Stowarzyszenia Elektryków Polskich) w grupie G1
• Uprawnienia w zakresie eksploatacji (E) – minimum do wykonywania pomiarów
• Często również uprawnienia dozoru (D) – wymagane przy większych obiektach
• Egzamin przed komisją SEP, uprawnienia odnawiane co 5 lat

Uprawnienia do wykonywania pomiarów elektrycznych w Polsce przyznawane są przez Stowarzyszenie Elektryków Polskich (SEP). Uprawnienia SEP są nadawane na 5 lat, po czym należy je odnawiać. Pomiary elektryczne powinny być przeprowadzane wyłącznie przez wykwalifikowanych pracowników.

Warto szukać doświadczonych specjalistów z aktualną kalibracją sprzętu i dobrymi referencjami. Cena pomiarów w domu jednorodzinnym to zwykle 400–800 zł w zależności od złożoności instalacji i regionu Polski.

Elementy prawidłowego protokołu pomiarów:

Protokół z pomiarów dołącza się do dokumentacji powykonawczej domu, obok projektu architektoniczno-budowlanego i inwentaryzacji geodezyjnej. To dokument, który będziesz przechowywać przez cały okres użytkowania budynku.

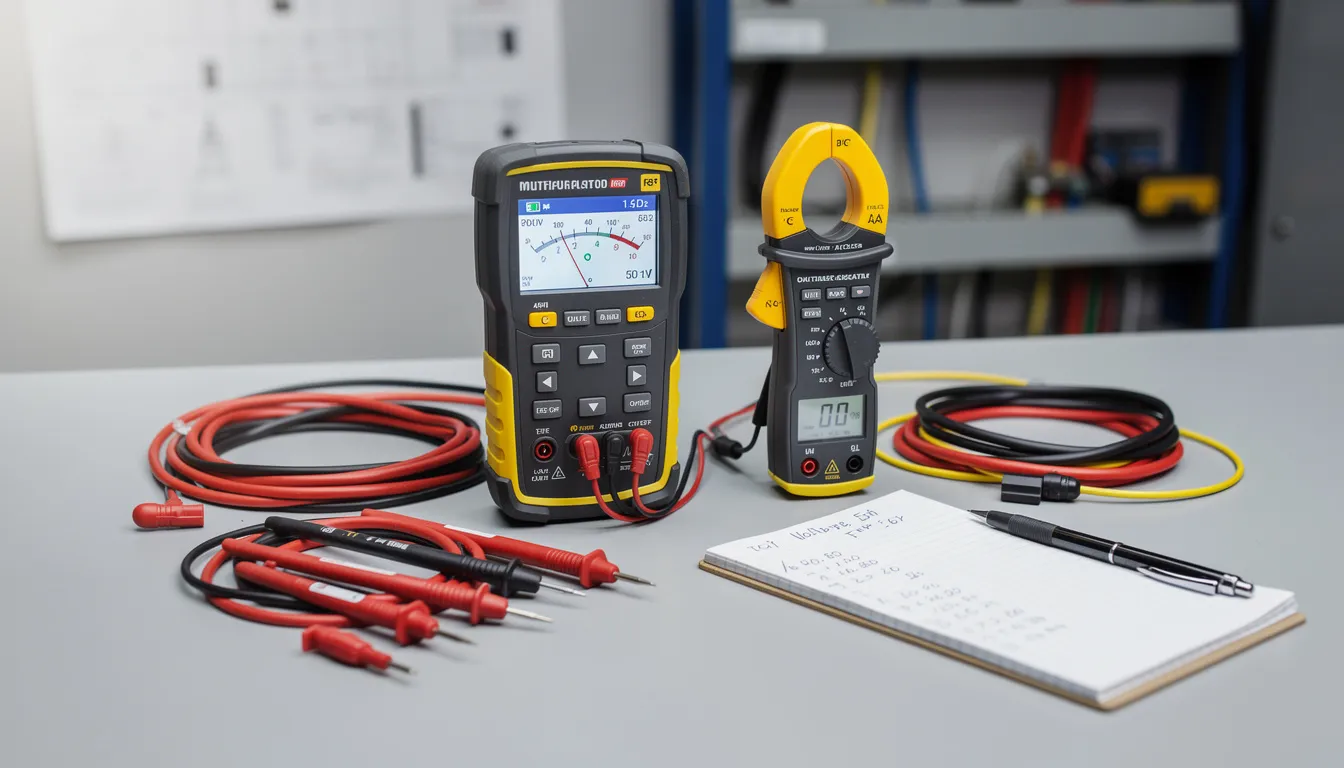

Sprzęt do pomiarów – co naprawdę liczy się w praktyce?

W budownictwie jednorodzinnym wykorzystuje się profesjonalne mierniki wielofunkcyjne spełniające wymagania norm IEC 61557. Domowy multimetr za 50 zł nie wystarcza – nie tylko ze względu na brak odpowiednich funkcji, ale też z powodu niewystarczającej kategorii pomiarowej (CAT) dla instalacji stałych.

Podstawowy sprzęt elektryka wykonującego pomiary w domu:

Nowoczesne mierniki oferują funkcję zapisu wyników i eksportu do komputera, co znacząco ułatwia przeprowadzanie przeglądów i sporządzanie protokołu. Elektryk może wygenerować raport bezpośrednio z urządzenia.

Projektant domu (np. uArchitekta) nie wykonuje pomiarów – robi to elektryk na etapie realizacji. Jednak w projekcie wskazana jest konfiguracja rozdzielnicy i podział obwodów, które później podlegają badaniu. Dobra dokumentacja projektowa to podstawa sprawnego przebiegu pomiarów.

Jak często wykonywać pomiary w domu jednorodzinnym?

Częstotliwość pomiarów zależy od sposobu użytkowania budynku, ale przepisy i dobra praktyka wyznaczają jasne wytyczne. Nie chodzi tylko o spełnienie wymogów prawnych – regularne kontrole pozwalają wykryć problemy zanim przerodzą się w kosztowne awarie.

Harmonogram pomiarów dla domu jednorodzinnego:

• Przy odbiorze nowej instalacji – obowiązkowe przed wprowadzeniem się do domu, warunek uzyskania pozwolenia na użytkowanie
• Po każdej większej modernizacji – dołożenie fotowoltaiki, wymiana rozdzielnicy, przebudowa kuchni, instalacja ładowarki EV w garażu
• Co 5 lat – przegląd okresowy – standard wynikający z Prawa budowlanego, dotyczy wszystkich budynków mieszkalnych w Polsce
• Po poważnych zdarzeniach – silne wyładowania atmosferyczne w pobliżu, zalanie rozdzielnicy, pożar w sąsiedztwie instalacji, wykrycie błędów lub oznak uszkodzenia

Wskazówka praktyczna: Przechowuj protokoły z pomiarów razem z projektem domu i dziennikiem budowy. Będziesz ich potrzebować przy sprzedaży nieruchomości, kontroli lub zgłaszaniu szkody do ubezpieczyciela.

Dobrze zaprojektowana instalacja elektryczna – zgodna z projektem uArchitekta – zmniejsza ryzyko usterek podczas kolejnych przeglądów. Logiczny podział obwodów i właściwie dobrane zabezpieczenia przekładają się na stabilne wyniki pomiarów przez wiele lat.

Pomiary elektryczne a projekty domów uArchitekta

Bezpieczna instalacja elektryczna zaczyna się nie na budowie, ale na etapie projektowania. To właśnie w dokumentacji projektowej określa się podział obwodów, dobór zabezpieczeń i wymagania dla sprawdzeń odbiorczych – czyli wszystko, co później podlega pomiarom.

Co zawiera projekt domu od uArchitekta w kontekście instalacji elektrycznej:

• Część architektoniczno-budowlaną z rozmieszczeniem pomieszczeń i ich przeznaczeniem
• Schematy rozdzielnicy z podziałem na obwody gniazd i oświetlenia
• Trasy prowadzenia przewodów (istotne dla oceny dostępności podczas pomiarów)
• Zalecenia dotyczące zabezpieczeń nadprądowych i różnicowoprądowych
• Informacje o wymaganiach dla pomiarów odbiorczych

Jak dobra dokumentacja ułatwia pracę elektrykowi:

• Jasne oznaczenie obwodów (np. „gniazda kuchnia 1”, „oświetlenie piętro”) – protokół powstaje szybciej i bez błędów
• Jednoznaczne wartości zabezpieczeń i przekrojów przewodów – łatwa weryfikacja zgodności wykonania z projektem
• Mniejsze ryzyko pominięcia któregoś z obwodów podczas pomiarów

W projektach indywidualnych uArchitekta można uwzględnić specyficzne wymagania: przygotowanie pod instalację fotowoltaiczną, obwód dla ładowarki samochodu elektrycznego w garażu, zwiększone obciążenie w kuchni z wyspą czy domowym biurze. Wszystkie te szczegóły przekładają się na zakres i przebieg przyszłych pomiarów.

Jak przygotować się do pomiarów elektrycznych w nowo wybudowanym domu?

Pomiary elektryczne to jeden z ostatnich etapów przed wprowadzeniem się do domu. Warto się do nich przygotować, żeby uniknąć opóźnień i konieczności poprawek w ostatniej chwili.

Lista kroków dla inwestora:

1. Upewnij się, że wykonawca zakończył wszystkie prace instalacyjne
   Sprawdź, czy zamontowane są wszystkie gniazdka, łączniki, oprawy oświetleniowe, a rozdzielnica jest kompletna i opisana.
2. Przygotuj kompletną dokumentację projektową
   Zbierz projekt uArchitekta, ewentualne zmiany zaakceptowane przez projektanta adaptującego oraz dziennik budowy.
3. Umów pomiary z wyprzedzeniem
   Skontaktuj się z elektrykiem co najmniej 1–2 tygodnie przed planowanym odbiorem budynku – doświadczeni specjaliści mają napięte grafiki.
4. Zapewnij dostęp do wszystkich pomieszczeń
   Upewnij się, że elektryk ma dostęp do strychu, garażu, kotłowni oraz zewnętrznych elementów instalacji (szafka pomiarowa, uziom, ewentualna instalacja PV).
5. Ustal zakres protokołu
   Uzgodnij z elektrykiem, że otrzymasz pełny dokument z wnioskami do przekazania kierownikowi budowy.
6. Przygotuj się na ewentualne poprawki
   Drobne usterki (np. zamienione przewody w gniazdku) można usunąć od ręki, poważniejsze wymagają więcej czasu.

1. Upewnij się, że wykonawca zakończył wszystkie prace instalacyjne

Sprawdź, czy zamontowane są wszystkie gniazdka, łączniki, oprawy oświetleniowe, a rozdzielnica jest kompletna i opisana.

2. Przygotuj kompletną dokumentację projektową

Zbierz projekt uArchitekta, ewentualne zmiany zaakceptowane przez projektanta adaptującego oraz dziennik budowy.

3. Umów pomiary z wyprzedzeniem

Skontaktuj się z elektrykiem co najmniej 1–2 tygodnie przed planowanym odbiorem budynku – doświadczeni specjaliści mają napięte grafiki.

4. Zapewnij dostęp do wszystkich pomieszczeń

Upewnij się, że elektryk ma dostęp do strychu, garażu, kotłowni oraz zewnętrznych elementów instalacji (szafka pomiarowa, uziom, ewentualna instalacja PV).

5. Ustal zakres protokołu

Uzgodnij z elektrykiem, że otrzymasz pełny dokument z wnioskami do przekazania kierownikowi budowy.

6. Przygotuj się na ewentualne poprawki

Drobne usterki (np. zamienione przewody w gniazdku) można usunąć od ręki, poważniejsze wymagają więcej czasu.

Na tym etapie projektant z uArchitekta może pełnić funkcję doradczą – wyjaśniać zapisy projektu, proponować korekty w rozkładzie obwodów przy wykryciu problemów przez elektryka. To wartość dodana, która może oszczędzić Ci stresu i opóźnień.

Zamów projekt domu z dobrze zaplanowaną instalacją elektryczną uArchitekta

Bezpieczna instalacja elektryczna to nie kwestia szczęścia ani „dobrego fachowca” – to efekt przemyślanego projektu. Wybierając gotowy lub indywidualny projekt domu uArchitekta, otrzymujesz dokumentację, która od początku uwzględnia wymagania dla zapewnienia bezpieczeństwa i sprawnych pomiarów odbiorczych.

Korzyści z projektów uArchitekta:

• Przejrzysty układ pomieszczeń ułatwiający logiczny podział obwodów gniazd i oświetlenia
• Możliwość dostosowania układu gniazd do realnych potrzeb rodziny – domowe biuro, kuchnia z wyspą, pokój nastolatka z własnym sprzętem
• Zaplanowane miejsca pod rozdzielnicę, szafę teletechniczną, instalację fotowoltaiczną czy ładowarkę EV
• Kompletna dokumentacja zgodna z obowiązującymi normami i przepisami
• Doradztwo przy wyborze projektu i na etapie budowy

uArchitekta to pracownia projektowa, która dostarcza projekty i kompletną dokumentację – nie realizuje budowy ani prac elektrycznych. Dzięki temu możesz liczyć na obiektywne wsparcie i doradztwo, bez konfliktu interesów. Współpracujemy z klientem oraz lokalnym projektantem adaptującym, tak aby instalacja była przygotowana do pomiarów odbiorczych bez niespodzianek.

Skontaktuj się z architektem i wybierz projekt domu przygotowany na bezpieczne pomiary

Planujesz budowę domu w najbliższych 12–24 miesiącach? Teraz jest najlepszy moment, żeby wybrać projekt, który uwzględni wszystkie Twoje potrzeby – także te dotyczące bezpiecznej i funkcjonalnej instalacji elektrycznej.

Co możesz zrobić już dziś:

• Przejrzyj gotowe projekty domów jednorodzinnych uArchitekta – znajdziesz domy energooszczędne, z poddaszem użytkowym, z garażem i na wąską działkę
• Umów konsultację z architektem, aby omówić indywidualne wymagania dotyczące instalacji elektrycznej
• Zamów wycenę projektu indywidualnego, jeśli planujesz niestandardowe rozwiązania – rozbudowany smart home, dużą instalację PV, domowe studio czy warsztat

uArchitekta nie wykonuje budowy ani remontów. Specjalizujemy się w profesjonalnych projektach domów jednorodzinnych i zapewniamy wsparcie doradcze na każdym etapie – od wyboru projektu, przez adaptację, aż po nadzór nad realizacją. Dzięki temu późniejsze pomiary elektryczne przebiegną sprawnie, a Ty szybciej wprowadzisz się do bezpiecznego, dobrze zaprojektowanego domu.
