Schemat wentylacji grawitacyjnej – jak to działa i co warto wiedzieć?

[list-project id=”6949,6716,6465”]

Wentylacja to jeden z tych elementów domu, o których rzadko myślimy na początku, a które bardzo szybko zaczynają mieć ogromne znaczenie w codziennym życiu. Jakość powietrza, komfort oddychania, wilgoć, zapachy czy nawet koszty ogrzewania budynku są bezpośrednio związane z tym, jak działa system wentylacji. W Polsce od lat najczęściej stosowanym rozwiązaniem pozostaje wentylacja grawitacyjna, czyli tzw. wentylacja naturalna. Choć brzmi prosto, jej poprawne zaprojektowanie wcale nie jest takie oczywiste. System wentylacyjny jest obowiązkowy w każdym domu, niezależnie od jego typu.

W tym poradniku w przystępny sposób wyjaśniamy, czym jest wentylacja grawitacyjna, jak wygląda schemat wentylacji grawitacyjnej, na czym polega zasada jej działania, jakie ma wady i zalety oraz czym wentylacja grawitacyjna różni się od nowoczesnych systemów mechanicznych. To wiedza przydatna szczególnie osobom planującym budowę domu jednorodzinnego lub analizującym projekt wentylacji grawitacyjnej w swoim domu. Warto wiedzieć, jakim powinny odpowiadać budynki pod względem wymagań i standardów technicznych dotyczących wentylacji, aby zapewnić bezpieczeństwo i komfort użytkowania. Dodatkowo wentylacja grawitacyjna nie wymaga zasilania elektrycznego, co czyni ją bardziej niezawodną w przypadku awarii prądu w porównaniu do systemów mechanicznych.

Wentylacja grawitacyjna – czym właściwie jest i dlaczego wciąż jest stosowana?

Wentylacja grawitacyjna to najstarszy i najprostszy sposób zapewnienia wymiany powietrza w budynkach mieszkalnych. Jej działanie opiera się wyłącznie na zjawiskach naturalnych, bez użycia wentylatorów czy urządzeń elektrycznych. Z tego względu bywa określana jako naturalna wentylacja.

W praktyce wentylacja grawitacyjna polega na tym, że zużyte powietrze jest usuwane z pomieszczeń przez pionowe kanały wentylacyjne, a świeże powietrze napływa do wnętrza przez nieszczelności lub specjalne nawiewniki. Taki proces wymiany powietrza zachodzi samoczynnie, głównie dzięki różnicy temperatur i różnicy ciśnień między wnętrzem a otoczeniem budynku. System wentylacyjny w domu obejmuje zarówno systemy wentylacji grawitacyjnej, jak i mechanicznej. Kluczowe dla działania systemu wentylacyjnego są obieg powietrza i ruch powietrza, które zapewniają skuteczną wymianę powietrza w pomieszczeniach.

Mimo rozwoju technologii i coraz większej popularności rozwiązań takich jak wentylacja mechaniczna, wentylacja grawitacyjna w domu nadal jest często spotykana, zwłaszcza w tradycyjnych domach jednorodzinnych. W wentylacji grawitacyjnej istotny jest prawidłowy przepływ powietrza, który umożliwia efektywne odprowadzenie powietrza i usuwanie powietrza z pomieszczeń. Skuteczność systemu wentylacji grawitacyjnej może być ograniczona przez szczelne okna, które utrudniają napływ świeżego powietrza. Napływ świeżego powietrza odbywa się przez nawiewniki okienne, podcięcia w drzwiach lub naturalne nieszczelności.

Wentylacja grawitacyjna – schemat, jak wygląda w praktyce?

Dobrze zrozumiany schemat wentylacji grawitacyjnej pozwala ocenić, czy dany system ma szansę działać poprawnie. W najprostszym ujęciu schemat działania wentylacji grawitacyjnej składa się z kilku podstawowych elementów:

pionowe kanały wentylacyjne – prowadzone zazwyczaj w ścianach nośnych lub w specjalnych szachtach, zakończone ponad dachem, co umożliwia naturalne unoszenie się powietrza,
kratki wentylacyjne – montowane w pomieszczeniach takich jak kuchnia, łazienka czy toaleta, przez które zużyte powietrze trafia do kanałów,
nawiewniki okienne lub ścienne – zapewniają dopływ świeżego powietrza do wnętrza budynku,
rozmieszczenie kanałów i nawiewników – odpowiednie rozmieszczenie tych elementów w różnych częściach budynku (piwnice, poddasza, klatki schodowe) wpływa na skuteczność całego systemu,
czystość i drożność kanałów – kanały i kratki muszą być czyste i drożne, bez zaklejeń czy przeszkód, aby system działał prawidłowo.

Warto podkreślić, że wentylacja grawitacyjna musi być dostosowana do konkretnego domu, jego układu funkcjonalnego oraz liczby pomieszczeń.

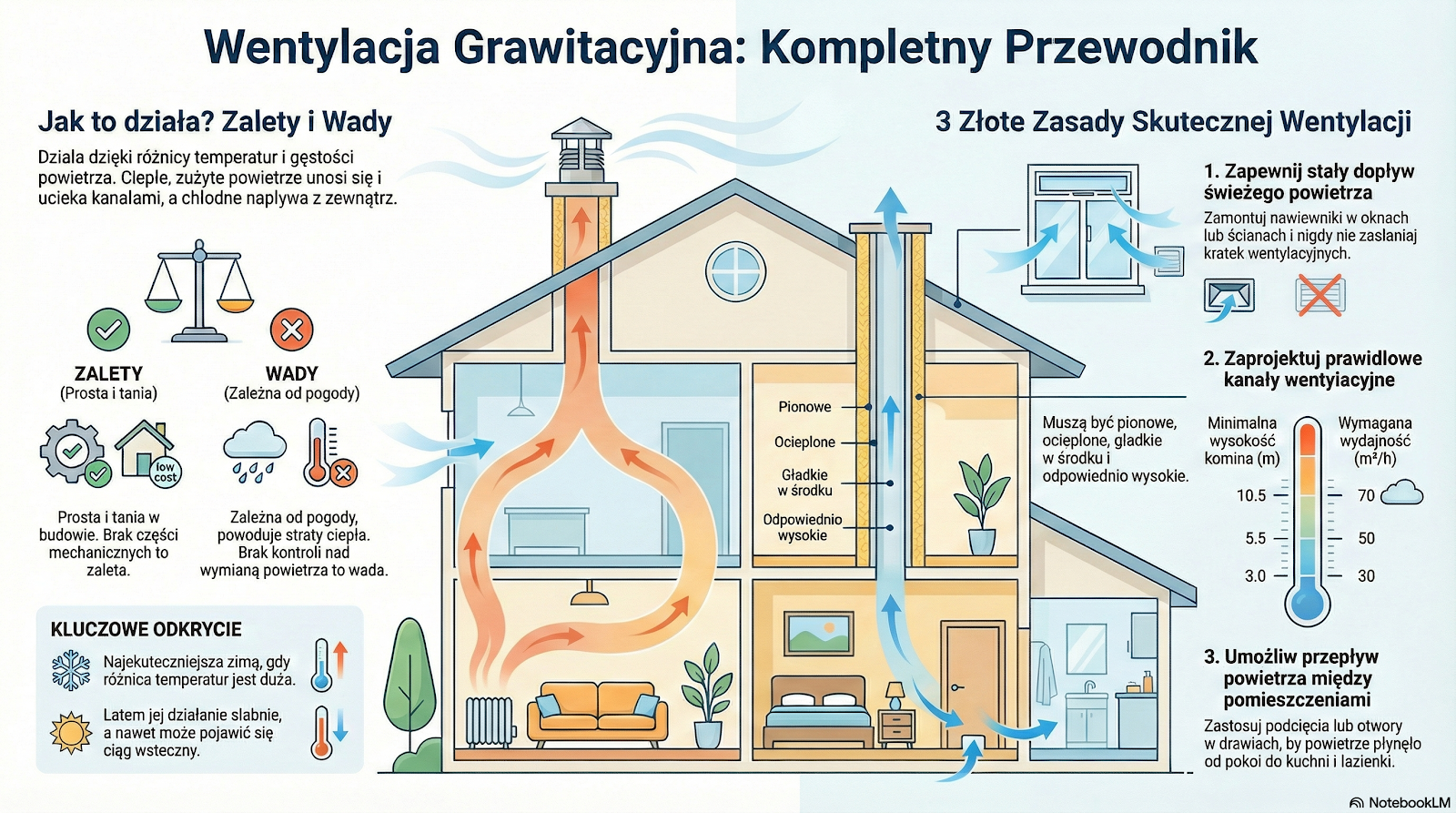

Ifografika przedstawiająca Jak działa wentylacja grawitacyjna

Jak działa wentylacja grawitacyjna i od czego zależy jej skuteczność?

Aby zrozumieć, dlaczego wentylacja grawitacyjna działa czasem bardzo dobrze, a czasem niemal wcale, trzeba przyjrzeć się jej fizycznym podstawom. Zasada działania wentylacji grawitacyjnej opiera się na tym, że ciepłe powietrze jest lżejsze i unosi się ku górze, ponieważ ma mniejszą gęstość i wyższą temperaturę niż powietrze chłodne. Skuteczność wentylacji zależy w pewnym stopniu od warunków atmosferycznych i warunków pogodowych – silny wiatr, zmiany ciśnienia czy temperatura otoczenia mogą wpływać na prawidłowy przepływ powietrza. System działa poprawnie tylko przy spełnieniu określonych warunków.

W sezonie grzewczym temperatura wewnątrz domu jest wyższa niż na zewnątrz. Ta różnica temperatur powoduje powstawanie naturalnego ciągu w kanałach wentylacyjnych. Zużyte powietrze, często wilgotne i zawierające zanieczyszczenia, jest wyciągane z pomieszczeń i usuwane ponad dach. Wydajność wentylacji grawitacyjnej jest największa w zimie, gdy różnica temperatur między wnętrzem a otoczeniem jest największa.

Właśnie dlatego wentylacja grawitacyjna działa najlepiej zimą i jesienią. Latem, gdy temperatura wewnątrz domu i na zewnątrz jest zbliżona, skuteczność wentylacji grawitacyjnej wyraźnie spada. Wtedy proces wymiany powietrza bywa niestabilny, a czasem nawet odwrócony. Aby zapewnić stałą wymianę powietrza, należy zadbać o prawidłowy przepływ powietrza – od pomieszczeń mało zanieczyszczonych (np. sypialnie) do bardziej zanieczyszczonych (np. kuchnia, łazienka).

Zalety wentylacji grawitacyjnej to naturalny proces działania, niskie koszty eksploatacji, prostota instalacji oraz korzystny wpływ na zdrowie i komfort mieszkańców. Warto pamiętać, że istnieje więcej niż jeden rodzaj wentylacji – wentylacja mechaniczna czy systemy z rekuperacją zapewniają stałą i kontrolowaną wymianę powietrza, niezależnie od warunków zewnętrznych.

Działania wentylacji grawitacyjnej a warunki zewnętrzne

Jak wspomnieliśmy, jedną z cech charakterystycznych działania wentylacji grawitacyjnej jest jej duża zależność od czynników zewnętrznych. Oprócz różnicy temperatur ogromne znaczenie ma również wiatr, ciśnienie atmosferyczne oraz usytuowanie budynku.

Silny wiatr może wspomagać wymianę powietrza, ale może też powodować zakłócenia ciągu w kanałach. Z kolei bardzo szczelna stolarka okienna, choć korzystna z punktu widzenia strat ciepła, często ogranicza napływ świeżego powietrza i pogarsza sprawność wentylacji. W przypadku zbyt szczelnych okien wentylacja grawitacyjna może być niewystarczająca, co wymaga zastosowania dodatkowych nawiewników.

Dlatego tak ważne jest, aby projekt wentylacji grawitacyjnej był wykonany świadomie i uwzględniał realne warunki użytkowania domu. System wentylacji powinien być zaprojektowany zgodnie z przepisami w sprawie warunków technicznych, jakim powinny odpowiadać budynki, określonymi w rozporządzeniu ministra infrastruktury.

[list-project id=”6778,6446,6966”]

Wentylacja grawitacyjna w domu jednorodzinnym – kiedy się sprawdza?

Wentylacja grawitacyjna w domu jednorodzinnym najlepiej sprawdza się w budynkach o tradycyjnej konstrukcji, z umiarkowaną szczelnością przegród i prostym układem pomieszczeń. W każdym domu system wentylacyjny jest wymagany, aby zapewnić prawidłową wymianę powietrza i komfort mieszkańców. W takich warunkach naturalna wentylacja może zapewnić wystarczający komfort i prawidłowe usuwanie zanieczyszczonego powietrza.

W starszych domach wentylacja grawitacyjna była projektowana jako standard, często w połączeniu z urządzeniami grzewczymi z otwartą komorą spalania. W nowych domach sytuacja jest bardziej złożona, ponieważ rosną wymagania dotyczące energooszczędności i szczelności budynków.

W praktyce oznacza to, że wentylacja grawitacyjna może wymagać dodatkowych rozwiązań, takich jak nawiewniki czy wspomaganie ciągu. Często popełnianym błędem jest zaklejanie kratek wentylacyjnych, co negatywnie wpływa na działanie wentylacji.

Instalacja wentylacji grawitacyjnej – na co zwrócić uwagę?

Instalacja wentylacji grawitacyjnej wydaje się prosta, ale kluczowe znaczenie ma odpowiednia liczba i rozmieszczenie kanałów, ich wysokość oraz przekrój. Zbyt krótkie lub źle usytuowane kanały nie zapewnią właściwego ciągu. Bardzo ważne jest także ich usytuowanie – elementy wentylacji, takie jak nawiewniki, otwory wentylacyjne oraz kanały, muszą być rozmieszczone zgodnie z przepisami i dostosowane do specyfiki pomieszczeń (np. piwnic, poddaszy, klatek schodowych), aby system działał skutecznie.

Równie ważne są kratki wentylacyjne, które powinny znajdować się w pomieszczeniach o największej produkcji wilgoci i zapachów. Ich lokalizacja i wielkość wpływają bezpośrednio na skuteczność systemu. Dodatkowo kanały i kratki muszą być czyste i drożne, bez zaklejeń czy przeszkód, aby wentylacja grawitacyjna działała prawidłowo. Nie można też zapominać o zapewnieniu dopływu świeżego powietrza. Bez niego nawet najlepiej wykonana instalacja nie spełni swojej funkcji.

Wymiana powietrza a komfort mieszkańców

Skutki zbyt małej wentylacji

Jednym z podstawowych zadań wentylacji jest utrzymanie prawidłowej proporcji przy wymianie powietrza. Zbyt mała ilość świeżego powietrza prowadzi do gromadzenia się wilgoci, pojawiania się pleśni i nieprzyjemnych zapachów. Nieprzyjemne zapachy mogą pochodzić zarówno z zewnątrz, jak i z różnych pomieszczeń w mieszkaniu, zwłaszcza w blokach.

Skutki zbyt intensywnej wentylacji

Zbyt intensywna wentylacja może natomiast powodować duże straty ciepła. W wentylacji grawitacyjnej proces wymiany jest trudny do precyzyjnego kontrolowania, ponieważ zmienia się w zależności od pogody.

Wpływ na zdrowie

Odpowiednia wentylacja zapewnia czyste powietrze, co przekłada się na zdrowie i komfort mieszkańców. Pleśń i grzyby wytwarzają szkodliwe substancje, które przyczyniają się do rozwoju różnych chorób. Dodatkowo, zbyt wysoki poziom dwutlenku węgla spowodowany złą wentylacją prowadzi do zmęczenia i spadku koncentracji.

Wpływ na budynek

Niewłaściwa wentylacja negatywnie wpływa na stan budynku i wyposażenia, prowadząc do uszkodzeń spowodowanych wilgocią. To jedna z przyczyn, dla których coraz częściej sprawdza się jej działanie w porównaniu z rozwiązaniami mechanicznymi.

Konserwacja wentylacji grawitacyjnej – jak dbać o sprawność systemu?

Aby wentylacja grawitacyjna działała skutecznie przez lata, nie wystarczy jedynie jej prawidłowa instalacja – równie ważna jest regularna konserwacja. Sprawna wymiana powietrza w domu to nie tylko komfort, ale także zdrowie domowników i ochrona budynku przed wilgocią czy nieprzyjemnymi zapachami.

Czyszczenie kratek wentylacyjnych

Podstawą utrzymania sprawnej wentylacji grawitacyjnej jest systematyczne sprawdzanie i czyszczenie kratek wentylacyjnych. Z czasem mogą one gromadzić kurz, pajęczyny czy inne zanieczyszczenia, które ograniczają przepływ powietrza w pomieszczeniach. Warto więc co kilka miesięcy dokładnie oczyścić kratki wentylacyjne – wystarczy je zdjąć i umyć, a w razie potrzeby użyć szczotki lub odkurzacza do usunięcia zabrudzeń z wnętrza kanału.

Kontrola drożności kanałów wentylacyjnych

Nie zapominajmy także o regularnej kontroli drożności kanałów wentylacyjnych. W starszych domach mogą one być częściowo zablokowane przez osady lub nawet ptasie gniazda. W przypadku podejrzenia niedrożności najlepiej skorzystać z pomocy specjalisty, który oceni stan kanałów i w razie potrzeby je udrożni.

Zapewnienie dopływu świeżego powietrza

Kolejnym ważnym elementem jest zapewnienie swobodnego dopływu świeżego powietrza do domu. Nawiewniki okienne lub ścienne powinny być czyste i drożne, a pomieszczenia regularnie wietrzone – szczególnie w okresach, gdy wentylacja grawitacyjna działa słabiej, na przykład latem.

Monitorowanie wilgotności i temperatury

Warto również monitorować temperaturę i wilgotność powietrza w domu. Zbyt wysoka wilgotność może prowadzić do kondensacji pary wodnej na ścianach i sufitach, a w konsekwencji do rozwoju pleśni. Proste higrometry i termometry pozwolą szybko wychwycić nieprawidłowości i zareagować, zanim pojawią się poważniejsze problemy.

Kontrola kominów i pionów wentylacyjnych

Nie można też zapominać o okresowej kontroli kominów i pionów wentylacyjnych – szczególnie po sezonie grzewczym lub silnych wiatrach. Uszkodzenia lub zanieczyszczenia tych elementów mogą znacząco obniżyć skuteczność wentylacji.

Podsumowując, regularna konserwacja wentylacji grawitacyjnej to niewielki wysiłek, który przekłada się na sprawną wymianę powietrza w domu, zdrowy mikroklimat i długowieczność całego systemu. Dbanie o czystość kratek wentylacyjnych, drożność kanałów wentylacyjnych oraz odpowiedni dopływ świeżego powietrza to podstawa, by wentylacja grawitacyjna działała tak, jak powinna – niezależnie od pory roku.

Wentylacja mechaniczna a grawitacyjna – czym się różnią?

Podstawowa różnica polega na sposobie wymuszania ruchu powietrza. Wentylacja mechaniczna wykorzystuje wentylatory, które zapewniają stały i kontrolowany przepływ, niezależnie od warunków zewnętrznych.

Szczególną popularnością cieszy się dziś wentylacja mechaniczna nawiewno-wywiewna, często wyposażona w wymiennik ciepła i system rekuperacji. Dzięki temu możliwe jest odzyskiwanie ciepła z usuwanego powietrza (odzyskiem ciepła), a zimne powietrze z zewnątrz jest podgrzewane podczas procesu wentylacji. Takie rozwiązanie poprawia efektywność energetyczną i przynosi korzyści dla ogrzewania budynku, obniżając koszty eksploatacji.

Wentylacja mechaniczna pozwala na kontrolę jakości powietrza oraz jego filtrację, co jest jej istotną zaletą w porównaniu do wentylacji grawitacyjnej. Jest także bardziej efektywna w budynkach o wysokiej izolacji, gdzie wentylacja grawitacyjna może być niewystarczająca. Warto jednak pamiętać, że wentylacja mechaniczna wymaga dostępu do energii elektrycznej, co może być problematyczne w przypadku przerw w dostawie prądu. W wentylacji grawitacyjnej straty ciepła mogą wynosić nawet 50% w miesiącach zimowych, co jest istotną wadą tego systemu. Wybór odpowiedniego rodzaju wentylacji zależy od specyfiki budynku i oczekiwanych efektów.

Wady wentylacji grawitacyjnej – o czym trzeba wiedzieć?

Choć zalety to prostota i niski koszt, wadami są: brak kontroli nad intensywnością, silna zależność od pogody oraz duże straty ciepła. W nowoczesnych, szczelnych domach jej skuteczność bywa niewystarczająca, co prowadzi do problemów z jakością powietrza i komfortem.

Zastosowanie wentylacji grawitacyjnej – czy to nadal dobre rozwiązanie?

Zastosowanie wentylacji grawitacyjnej ma sens w domach o tradycyjnej konstrukcji. W nowoczesnym budownictwie coraz częściej ustępuje miejsca rozwiązaniom mechanicznym. Ostateczny wybór powinien być dostosowany do projektu domu, stylu życia mieszkańców i oczekiwań co do komfortu.

FAQ – najczęstsze pytania o wentylację grawitacyjną

Schemat wentylacji grawitacyjnej – co powinien zawierać?

Schemat wentylacji grawitacyjnej powinien uwzględniać następujące elementy:

kanały wentylacyjne,
kratki wentylacyjne,
źródła nawiewu świeżego powietrza (np. nawiewniki okienne lub ścienne),
prawidłowe rozmieszczenie kanałów w pomieszczeniach mokrych,
czystość i drożność kanałów oraz kratek (bez zaklejeń czy przeszkód).

Ważne jest prawidłowe rozmieszczenie kanałów w pomieszczeniach mokrych. Schemat działania wentylacji grawitacyjnej musi być dostosowany do układu domu. Bez nawiewu system nie będzie działał poprawnie, a dodatkowo działa poprawnie tylko wtedy, gdy kanały i kratki są czyste i drożne, bez zaklejeń czy przeszkód.

Jak wentylacja grawitacyjna działa zimą i latem?

Wentylacja grawitacyjna działa najlepiej zimą, gdy występuje duża różnica temperatur – powietrze w domu ma wtedy wyższą temperaturę niż na zewnątrz, co zwiększa wydajność wentylacji. Wydajność wentylacji grawitacyjnej jest największa w zimie, gdy różnica temperatur między wnętrzem a otoczeniem jest największa.

Latem skuteczność wentylacji grawitacyjnej spada, ponieważ proces wymiany powietrza jest słabszy. Może to prowadzić do gorszej jakości powietrza. Dlatego latem często konieczne jest wietrzenie.

Czy wentylacja grawitacyjna w domu jednorodzinnym jest obowiązkowa?

W domu jednorodzinnym wymagane jest zapewnienie sprawnej wentylacji – system wentylacyjny jest obowiązkowy w każdym domu. Nie zawsze musi to być wentylacja grawitacyjna. Można zastosować wentylację mechaniczną nawiewno-wywiewną. Wybór zależy od projektu i standardu energetycznego budynku. Ważne jest spełnienie wymagań przepisów.

Jakie są największe wady wentylacji grawitacyjnej?

Do największych wad wentylacji grawitacyjnej należą duże straty ciepła i brak kontroli nad wymianą powietrza. System jest zależny od pogody i temperatury wewnątrz domu. W szczelnych budynkach może działać niewystarczająco. Często nie zapewnia odpowiedniego komfortu.

Czym wentylacja grawitacyjna różni się od wentylacji mechanicznej?

Wentylacja grawitacyjna działa naturalnie, bez urządzeń elektrycznych. Wentylacja mechaniczna wykorzystuje wentylatory i pozwala na pełną kontrolę procesu. Systemy mechaniczne umożliwiają odzyskiwanie ciepła. Różnią się także kosztami i skutecznością.

Czy instalacja wentylacji grawitacyjnej jest droga?

Instalacja wentylacji grawitacyjnej jest tańsza niż instalacja wentylacji mechanicznej. Koszty zależą od liczby kanałów wentylacyjnych i projektu domu. Należy jednak uwzględnić potencjalne straty ciepła w eksploatacji. Długofalowo może być mniej opłacalna.

Kiedy warto wybrać nawiewno-wywiewną wentylację mechaniczną?

Nawiewno-wywiewna wentylacja mechaniczna sprawdzi się w nowoczesnych, szczelnych domach. Zapewnia stabilny proces wymiany powietrza i wysoką jakość powietrza, gwarantując jednocześnie czyste powietrze w domu. Pozwala ograniczyć straty ciepła dzięki rekuperacji. To dobre rozwiązanie dla osób ceniących komfort.
